【Arduino 动手做】使用水晶玻璃珠和RGB LED的万花筒

在本文中，我建议构建一种非常容易制作并且非常壮观的装饰物。

你或许还记得我们童年最爱的玩具之一——万花筒。它由彩色水晶和镜子组成，全部镶嵌在一个圆柱体里。旋转圆柱体，就能看到无数种色彩缤纷的图案。这个万花筒与万花筒几乎没有什么相似之处，只是水晶——透明的玻璃珠——是静止不动的，而不是移动着，也不再随着照亮水晶的LED灯的颜色变换。

如果您想了解这个伪万花筒的构造有多么简单，我邀请您继续阅读我的文章。

## 步骤1：材料和组件

我需要的东西：
我手头有各种不同大小和形状的玻璃珠，直径分别为 6 毫米和 8 毫米，有的带有 AB 效果（北极光），有的没有，大约有 160 颗；
3D打印部件：电子部件的主体、中间环、支架和盒子，您可以在Tinkercad上找到文件；

厚度3mm、直径150mm的透明亚克力圆盘（CNC切割）；
一条带有 30 个 WS2812 LED 的LED 灯带（60 个 led/米）；
ESP-01 的RGB LED 控制器；
ESP -01模块；
5.5x2.5mm DC 母插头，带电缆；
5V/2A 电源，带 5.5x2.5mm DC 公插头。

## 第 2 步：构建

首先，我用3D打印机打印了必要的部件。我用了支撑材料制作了中间环。你可能想知道为什么需要一个中间环，它看起来像是多余的。这个环的作用是阻挡LED的直射光。在高亮度下，这种光线会非常刺眼。

我剪下了所需的 LED 灯带，之前试过是否合适。注意灯体边缘有一个凹槽，可以插入 LED 灯带。中间的环也有一个可以插入 LED 灯带的位置（另见下图）。

然后，我将电缆与 LED 灯带上的插头焊接在一起：红线接 5V，黑线接地，黄线接 DI（数据输入）。

我把LED灯带推到机体提供的通道上，不需要粘合，LED灯带固定得很好，中间环推到位后，LED灯带根本不会移动。

我把LED控制器的线穿过支架上的孔，然后把它（支架）粘在了灯体上。我还把DC母头插头的线焊接到了LED控制器模块的电源引脚上。

我在身体里填充了玻璃珠，并将丙烯酸圆盘安装在压入身体的中间环中。

然后，我完全按照文章“为您的家庭摄影工作室打造袖珍 RGB LED 灯”中的方式对 ESP-01 模块进行编程，因为我再次使用WLED来控制 LED。

我下载了ESPHome-Flasher，当前版本为 1.3.0；
我从WLED github下载了固件，即 WLED_0.10.0_ESP8266_1M_full.bin；
我将 ESP 模块连接到编程器（为了上传程序，我使用了下图中的编程器，我也在我的其他项目中使用了它，例如我的桌面铃声时钟）；
我将编程器（连接有 ESP 模块并按下按钮）插入 USB 端口（然后我松开按钮，ESP 进入编程模式）；
我启动了 ESPHome-Flasher，选择了编程器的 COM 端口，以及之前下载的固件，然后开始写入；
写入完成后，我关闭了 ESPHome-Flasher 并从 USB 端口移除了编程器。
我将编程的 ESP 模块安装在 LED 控制器模块中，经过几次测试并感到满意后，我将电源线固定在支架中。

您可以在上面的照片中关注所有这些操作，我希望它们能够很好地解释这些阶段。

## 步骤3：工作进展如何？

没什么好说的

在WLED界面上，你可以选择多种效果，我选了几个并保存为收藏。保存后，设备开机时，这些效果会逐个自动播放。

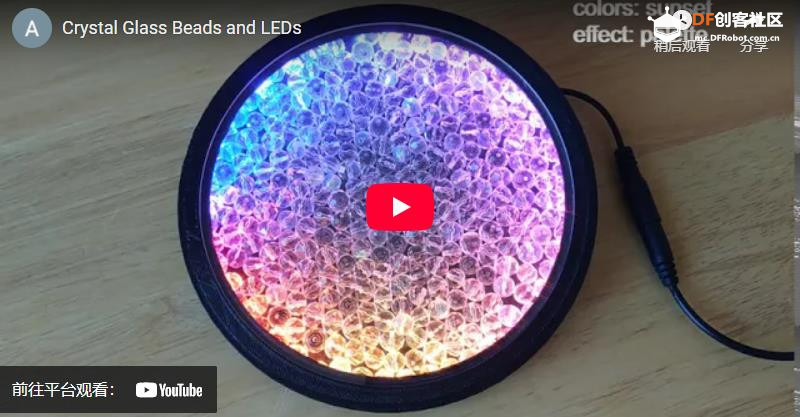

我在下面的视频中做了同样的事情，您还可以看到我选择的调色板和效果（还有更多可用！）

## 步骤 4：下一步是什么？

还能做什么？

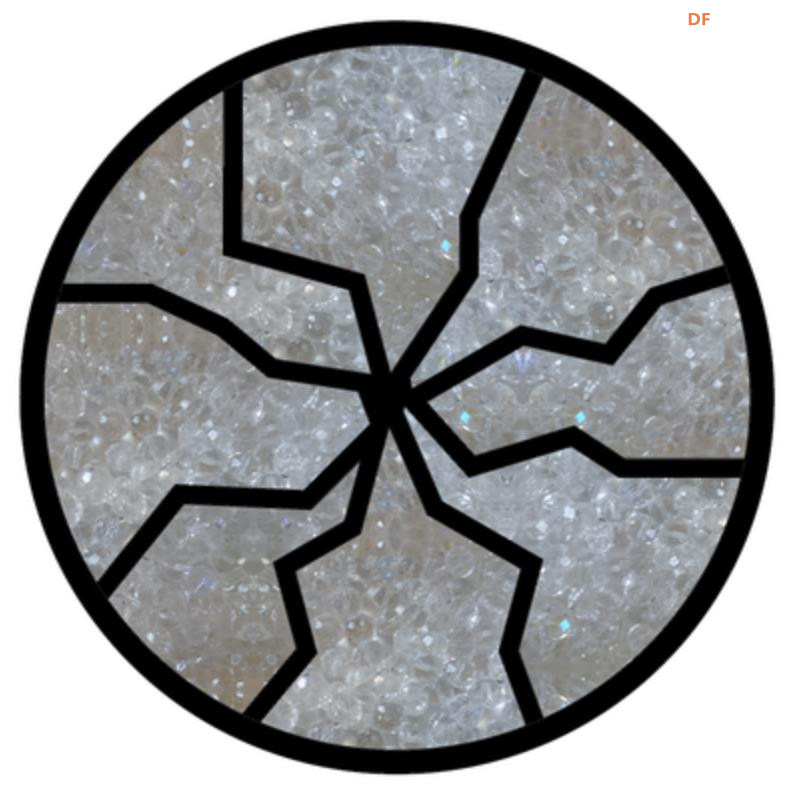

我认为机身背面可以是透明的（也可以是丙烯酸圆盘），并且内部某些区域可以印有隔墙，由特定的一组 LED 照亮，如下图所示：

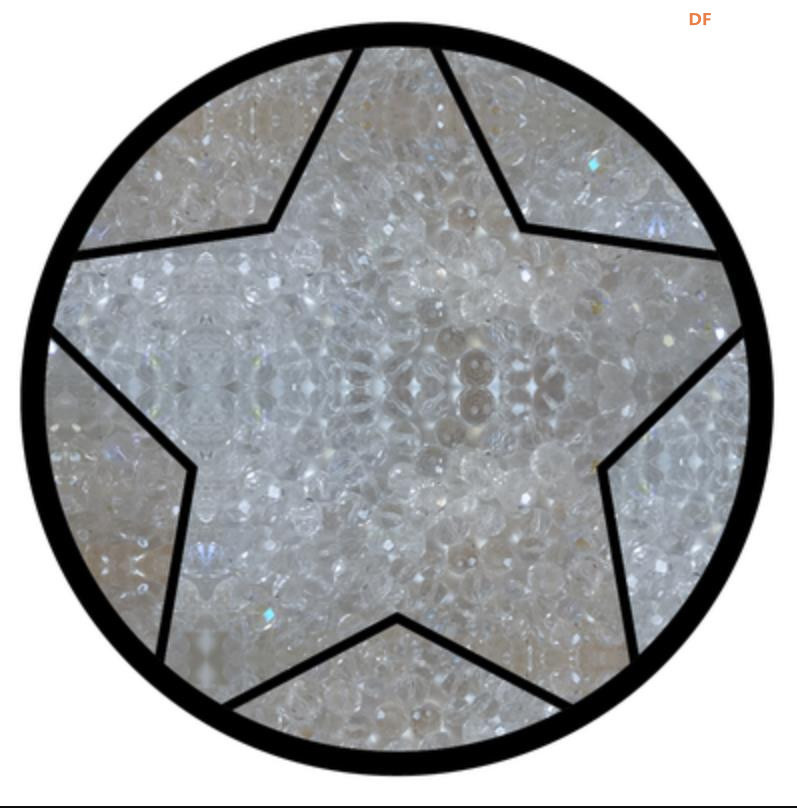

甚至可能是一颗圣诞星

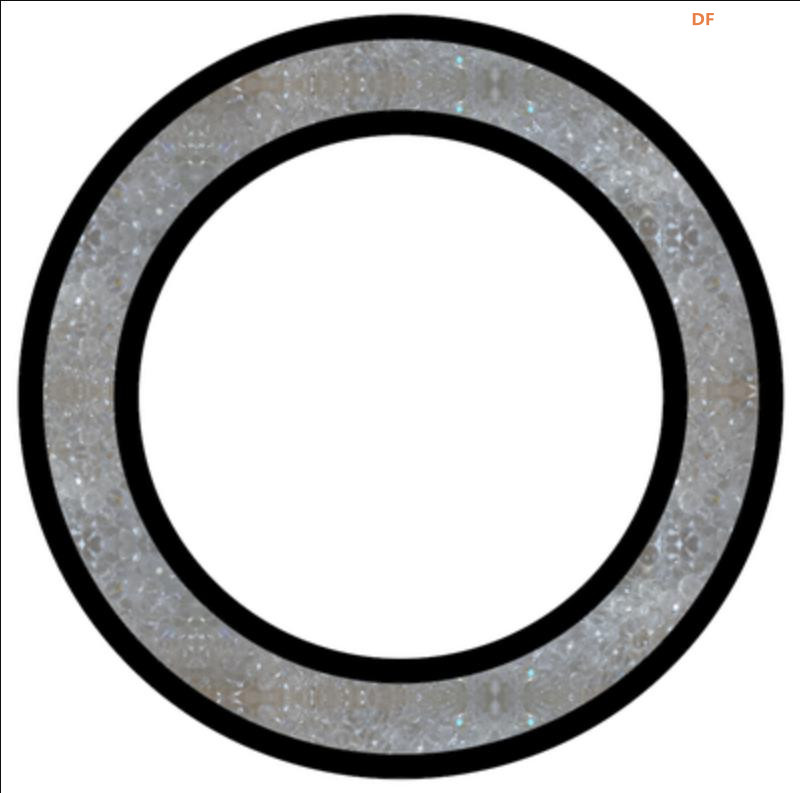

如果我想要更大的东西，我可以印个圆形表带。甚至可以做成手表……

当然，你也可以尝试其他不同大小和形状的水晶、珠子、装饰石，甚至是施华洛世奇珠子。我曾经看到过一些直径6毫米的透明玻璃球，用于气枪游戏，甚至可以尝试一下……

您还可以想象一些其他应用程序……

你可能会问，为什么只用玻璃？嗯，不然我就没法参加“玻璃速度挑战”了……如果不是因为这个，我甚至可以自己用 3D 打印出透明水晶了

我希望我的文章能引起您的兴趣并且您喜欢它。

一如既往，我等待你的反应。

附录
项目链接：https://www.instructables.com/Cr ... ind-of-Kaleidoscop/
项目作者：andrei.erdei
项目视频：https://www.youtube.com/watch?v=ObiM6MLt4go
WLED界面：https://github.com/wled/WLED
https://github.com/esphome/esphome-flasher/releases
https://github.com/wled/WLED/releases/tag/v0.10.0
3D文件：https://csg.tinkercad.com/things/lvDA2AWzlBV/polysoup.stl?rev=-1
